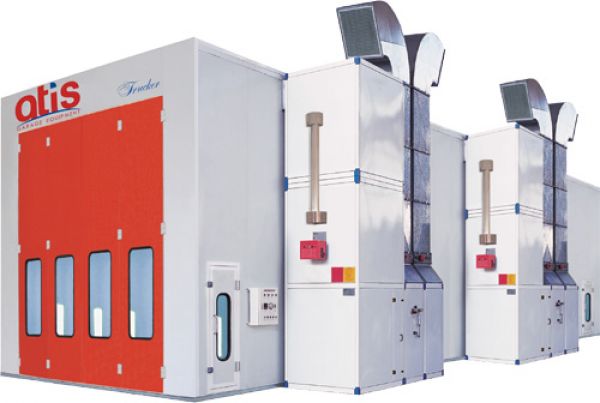

ATIS AQUA TRUCKER ATIS TRUCKER Окрасочно-сушильная камера для грузовых автомобилей



Комбинированная окрасочно-сушильная камера.
Сборная каркасно-модульная конструкция из штампованных стальных «сэндвич-панелей».
Стеновые панели толщиной 75 мм окрашены белой антибликовой эмалью и изолированы негорючим утеплителем PE Полипеностирол. Изоляция и конструкция камеры обеспечивают минимальные потери тепла.
Фундаментное основание камеры.
Приямок глубиной 900 мм. Два ряда напольной стальной оцинкованной решетки по краям камеры, размер каждого 600 х 14 000 мм. Нагрузка на каждую секцию решетки – 1 000 кг.
Напольная фильтрация.
Под напольной решеткой установлен синтетический фильтр для фильтрации окрасочной пыли.
Фильтр из стекловолокна класса EU3, толщиной 75 мм, задерживающая способность до 4,6 кг/м² окрасочной пыли, эффективность очистки до 96%.
Въездные ворота, сервисные двери.
Четырехстворчатые въездные ворота 4 000 х 4000 мм
Две сервисные двери в боковой стене камеры 800 х 2 000 мм с остеклением. Система открывания сервисных дверей «анти-паника».
Система потолочной фильтрации.
Система распределения приточного воздуха в потолочной секции камеры, регулировка потока воздуха.
Легкозаменяемый, многослойный фильтр тонкой очистки из полиэстера класса EU5, задерживающая способность до 448 г/м², эффективность очистки до 98%.
Освещение камеры.
- 2 ряда по 10 светильников (всего 20) в потолочных панелях под углом 45^о;
- 2 ряда по 8 светильников (всего 16) в боковых стеновых панелях камеры;
итого 36 светильников по 4 люминесцентных лампы дневного спектра, всего 144 лампы.
Общая мощность освещения 5 184 Вт. Электронный розжиг ламп. Освещенность – не менее 1 000 люкс. Степень защиты светильников - IP54.
Приточная вентиляция.
Два независимых приточных агрегата
-электромотор - 2 х 11 кВт = 22 кВт;
-вентиляторы - 2 х 36 000 м³/час = 72 000 м³/час;
-теплообменник - 2 х 300 000 ккал/час = 600 000 ккал/час, нержавеющая сталь;
-горелка дизельная - 2 х Riello RG5S, тепловая мощность 2 x 300 кВт;
-автоматический переход на 90% рециркуляцию горячего воздуха в фазе сушки с добавлением 10% свежего воздуха для исключения опасных концентраций летучих органических разбавителей.
-температура в режиме окраски 20°С
-температура в режиме сушки – 80^оС.
-кассетные фильтры предварительной фильтрации воздуха из полиэстера класса EU3;
Вытяжная вентиляция.
Два независимых вытяжных агрегата
-электромотор - 2 х 11 кВт = 22 кВт;
-вентиляторы - 2 х 36 000 м³/час = 72 000 м³/час;
-регулируемые жалюзи - 940 х 940 мм. Все вентиляционные агрегаты оснащены виброгасителями. Максимальный уровень шума в режиме окраски – 74 дБ.
Воздухообмен, разница температур.
Общая площадь камеры 75 м². Объем 338 м³. Скорость потока воздуха - 0,3-0,5 м/сек.
Частота полной замены воздуха в камере - 213 раз в час.
Камера поддерживает температуру +20^оС в режиме окраски при внешней температуре минус 15^оС.
Электрооборудование и управление.
Электро шкаф, 380 В, 50 Гц, степень защиты IP 44. Главный автомат защиты, аварийное отключение.
Микропроцессорная панель контроля и управления. Бесступенчатая регулировка и контроль температуры, таймер. Контроль и управление горелками. Автоматический переход в запрограммированные режимы работы.
Блокировка вентиляции с подачей сжатого воздуха. Сигнализация рабочих и аварийных режимов.
Полная кабельная обвязка, кабельные каналы.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Боковое расположение вытяжных воздуховодов по двум стенкам камеры. Камера устанавливается на ровный пол без фундаментных работ.

Дополнительные 4-х створчатые въездные ворота для камер туннельного типа 4 000 х 4 000 мм.

Роллетные въездные ворота с электроприводом  4 000 х 4 000 мм.

Газовая горелка             - 2 х Riello RS5, тепловая мощность 2 x 300 кВт;

Расположение генераторной группы над камерой

Исполнение генераторной группы с рекуператорами

Подъемник для оператора. 3D Пневматический лифт - комплект  2  шт.

Стеновые панели толщиной 75 мм из оцинкованного, окрашенного в белый цвет стального листа, с негорючим утеплителем  Rockwool из минеральной ваты.

Разделительная роллетная перегородка с электроприводом по центру камеры на всю внутреннюю ширину. Камера в длину разделена на 2 равные половины. Каждая половина камеры может функционировать независимо.

Автоматическая регулировка давления внутри кабины

Клапаны противопожарной безопасности на воздуховоды 2 компл.

Угольные фильтры на вытяжку 2 компл.
